DTYHXL RG6 압축 커넥터

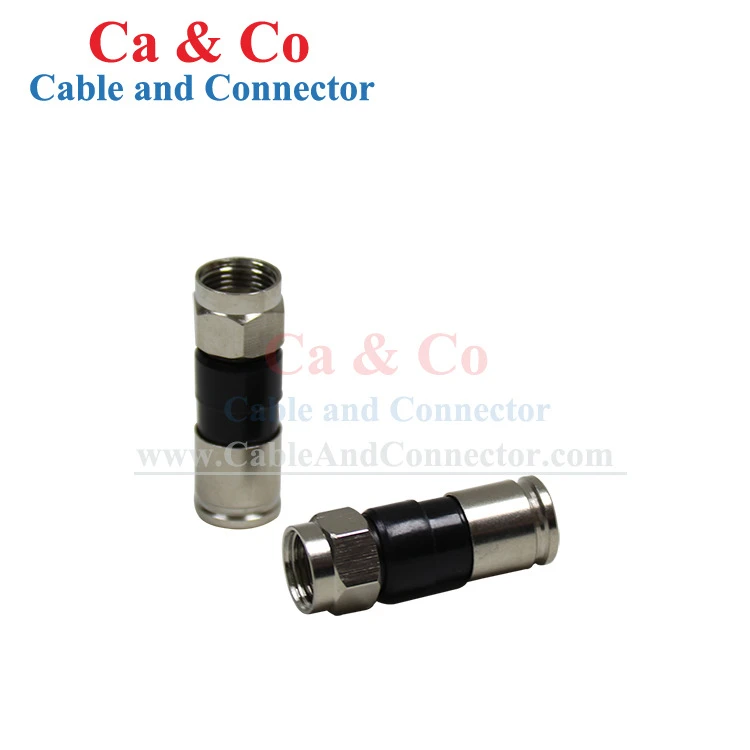

DTYHXL RG6 압축 커넥터는 CATV, 광대역, 위성 TV 및 기타 75-옴 동축 시스템에서 RG6 표준-차폐 동축 케이블을 종단하기 위한 F-형 압축 커넥터입니다. RG59 호환성, 니켈-도금 황동 또는 아연 합금 구조, O-링 유무- 또는{10}}O-링 구성을 다양한 케이블 및 설치 요구 사항에 맞게 사용할 수 있습니다.





제품 유형	CCYHXL RG6 압축 커넥터
데이타이 모델	CC-FC-RG6-DTYHXL
주파수 범위	DC~1000MHz
임피던스	75Ω(공칭)
작동 전압	최대 335V
내전압	750V Rms
센터연락처	10mΩ 이하
외부 접점	5mΩ 이하
절연저항	1000MΩ 이상
케이블에 적합	RG6 동축 케이블
공법	압축 도구에 적합함(CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX)은 선택 사항입니다.
재료	황동 니켈 도금 또는 아연 합금
온도 범위	-35~+60도





표준-쉴드 RG6:RG6 표준-차폐 동축 케이블용으로 설계되었으며 커넥터 구조가 케이블의 중앙 도체, 유전체, 차폐 및 재킷에 일치합니다.

RG59 옵션:RG59 케이블을 사용하는 애플리케이션에는 RG59 호환 구성을 사용할 수 있습니다.

대량 주문 시 케이블 확인:대량 주문의 경우 생산 전 커넥터 호환성 확인을 위해 케이블 사양이나 샘플을 제공할 수 있습니다.





케이블 삽입:준비된 동축 케이블은 중앙 도체가 중앙 접점에 도달하고 실드가 외부 접점에 위치할 때까지 삽입됩니다.

압축 고정:커넥터는 준비된 케이블 주위로 압축되어 케이블 재킷을 고정하고 종단 위치를 유지합니다.

도구-통제된 종료:호환되는 압축 도구는 현장 설치 및 볼륨 조립 중에 반복 가능한 케이블 종단을 위해 제어된 압축을 제공합니다.





F- 유형 인터페이스는 75옴 동축 시스템에 필요한 중앙 신호 경로와 외부 차폐 경로를 유지합니다.

센터 연락처:중앙 도체는 중앙 접점 내에 고정되어 신호 연결을 설정합니다.

외부 접촉:외부 접점은 케이블 차폐층과 맞물려 커넥터를 통한 차폐 연결을 유지합니다.

광대역 주파수 사용:이 커넥터는 지정된 작동 주파수 내에서 CATV, 광대역, 위성 및 RF 배포 애플리케이션에 적합합니다.





낮은 접촉 저항:종단 후에도 안정적인 전기적 연결을 유지하기 위해 생산 중에 중앙 및 외부 접촉 저항을 제어합니다.

중앙-~-차폐 절연:절연 구조는 중앙 접점을 외부 전도성 본체에서 분리하여 신호 경로와 차폐 경로 사이의 의도하지 않은 전기 접촉을 방지합니다.

전기 검사:완제품 생산 배치는 해당 검사 요구 사항에 따라 접촉 저항, 절연 저항 및 내전압을 검사합니다.







입고 자재 검사:황동, 아연 합금, 도금 부품, 절연 부품 및 O{0}}링을 조립하기 전에 점검합니다.

치수 및 인터페이스 검사:전체 치수, F-타입 인터페이스 치수, 접촉 위치 및 압축-단면 치수는 생산 중에 확인됩니다.

도금 및 외관 검사:최종 조립 전 도금상태, 커넥터 본체, 나사산, 접촉부, 흠집, 변형 등을 검사합니다.

전기 검사:해당 검사 요구 사항에 따라 중앙 접점, 외부 접점, 절연 저항 및 내전압을 확인합니다.

압축 확인:샘플 커넥터는 케이블 삽입, 압축 상태, 차폐 접촉 및 케이블 유지를 확인하기 위해 지정된 케이블 및 압축 도구로 종단 처리됩니다.

최종 검사:제품 모델, 구성, 수량, 포장 및 라벨링은 배송 전에 주문 사양과 비교하여 확인됩니다.

반복-주문 관리:승인된 샘플 또는 생산 사양은 배치 간에 일관된 제품 구성을 유지하기 위해 반복 주문에 대한 참조로 사용될 수 있습니다.





구성	사용 가능한 옵션
케이블 유형	RG6 표준 실드 / RG59
본체 재질	니켈-도금 황동/아연 합금
씰링	O-링 있음/O링 없음-
압축 도구	CC-TCOM-JSLS / CC-TCOM-SLHS / CC-TCOM-RZX
커넥터 유형	F-유형 압축
