녹색 줄무늬 Picabond 스플라이스 커넥터는 통신 및 구리 통신 네트워크에서 절연된 고체 구리선을 접합하기 위해 설계된 절연 변위 커넥터입니다. 내부 접점 구조는 압착 중에 도체 절연체를 관통하여 기존 와이어 피복 제거 없이 전기 접점을 설정합니다.
사양
|
목 |
이름 |
그림 |
방법 |
CA&CO 모델 |
케이블에 적합 |
최대 절연 OD |
재료 |
|
|
MM |
신장 |
|||||||
|
1 |
UY 커넥터 |
|
|
CAC-엉덩이-UY |
솔리드 구리 케이블: 0.7-0.4mm (21-26AWG) |
1.52 |
0.060" |
PP 플라스틱 하우징; 청동 주석으로 입힌 칼날 |
|
2 |
UY2 커넥터 |
|
|
CAC-엉덩이-UY2 |
솔리드 구리 케이블: 0.4-0.9mm (19-26AWG) |
2.08 |
0.082" |
|
|
3 |
UR2 커넥터 |
|
|
CAC-엉덩이-UR2 |
솔리드 구리 케이블: 0.4-0.9mm(19-26AWG)공기 코어 또는 0.65-0.4mm(22-26WAG) |
2.08 |
0.082" |
|
|
4 |
UB2A 커넥터 |
|
|
CAC-탭-UB2A |
솔리드 구리 공심 충진 케이블: 0.9-0.4mm(19-26AWG) |
2.08 |
0.082" |
|
|
5 |
UR 커넥터 |
|
|
CAC-엉덩이-UR |
솔리드 구리 충전 케이블에 적합: 0.9-0.4mm(19-26AWG) 에어 코어 또는 0.65-0.4mm(22-26WAG) |
1.67 |
0.066" |
PC 플라스틱 하우징; 청동 주석으로 입힌 칼날 |
|
6 |
UG 커넥터 |
|
|
CAC-탭-UG |
솔리드 구리 공심 충진 케이블: 0.9-0.4mm(19-26AWG) |
1.67 |
0.066" |
|
|
7 |
U1R 커넥터 |
|
|
CAC-탭-U1R |
솔리드 구리 케이블: 0.9-0.5mm(19-24AWG) |
3.18 |
0.125" |
|
|
8 |
U1B 커넥터 |
|
|
CAC-탭-U1B |
솔리드 구리 케이블: 1.3-0.9mm (16-19AWG) |
3.18 |
0.125" |
|
|
9 |

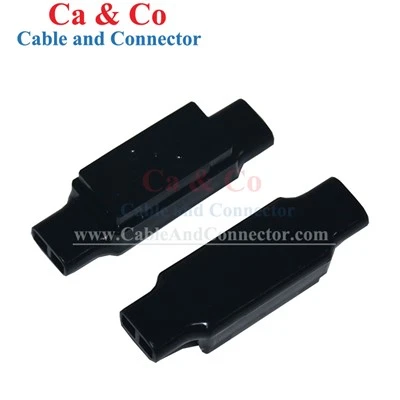

UDW2 커넥터 |
|
|
CAC-탭-UDW2 |
솔리드 구리 케이블: 0.9-1.3mm (16-19AWG) |
4.4 |
0.17" |
PP 플라스틱 하우징; 청동 주석으로 입힌 칼날 |
|
10 |
101 B 2선 인라인 커넥터 |
|
|
CAC-TWIC-101B |
솔리드 구리 케이블: 0.6-0.4mm (22-26AWG), : 0.6-0.4mm (22-26AWG) |
2.08 |
0.082" |
PC 플라스틱 하우징; 청동 주석 도금 칼날; 젤 충전 |
|
11 |
101 E 2선 인라인 커넥터 |
|
|
CAC-TWIC-101E |
솔리드 구리 케이블: 0.6-0.4mm(22-26AWG) |
2.08 |
0.082" |
|
|
12 |
자체-스트리핑 Dropwire 커넥터 557TG |
|
/ |
CAC-SSDC-557TG |
솔리드 구리 케이블: 0.6-1.3mm (22-16AWG) |
3.0 |
0.12" |
PP 플라스틱 하우징; 청동 주석으로 입힌 칼날 |
|
13 |
자체 방습-스트리핑 314 커넥터 |
|
/ |
CAC-MPSS-314 |
솔리드 구리 케이블: 0.6-1.25mm(22AWG-16AWG) |
3.08 |
0.12" |
PA66 플라스틱 하우징; 청동 주석으로 입힌 칼날 |
|
14 |
파란색 줄무늬 Picabond 스플라이스 커넥터 |
|
/ |
CAC-SPSC-블루 |
솔리드 구리 케이블: 0.4-0.6mm(26-22AWG) |
/ |
/ |
청동; PET 단열재 |
|
15 |
녹색 줄무늬 Picabond 스플라이스 커넥터 |
|
/ |
CAC-SPSC-녹색 |
솔리드 구리 케이블: 0.4-0.6mm(26-22AWG) |
/ |
/ |
놋쇠; PET 단열재 |
포장 정보
|
제품명 |
녹색 줄무늬 Picabond 스플라이스 커넥터 |
|
|
CA&CO 모델 |
CAC-SPSC-녹색 |
|
|
롤(1개의 롤에 1개의 상자) |
내부 상자 |
1000pcs: 27*5*28CM |
|
외부 상자 |
10000pcs: 57.5*28*26.5CM |
|
|
N.W |
9KGS |
|
|
G.W |
10KGS |
|
|
벌크(플라스틱박스) |
내부 상자 |
1000pcs: 15*15*10.5CM |
|
외부 상자 |
10000pcs: 77.5*31.8*12.5CM |
|
|
N.W |
11KGS |
|
|
G.W |
12KGS |
|
절연 변위 접점 설계
절연을 통한 접촉
접점 요소는 압착 중에 도체 절연체를 관통하여 구리 코어에 도달하므로 종단 전에 절연체를 벗겨낼 필요가 없습니다.
주석-도금 황동 접점
황동 접점은 주석{0}} 도금 표면을 사용하여 구리 도체와의 전도성 인터페이스를 형성하는 동시에 보호된 접점 표면을 제공합니다.
압착된 도체 고정
커넥터는 설치 중에 배치된 도체 주위에 기계적으로 압축되어 접점 요소가 전기 연결을 설정하는 동안 도체를 고정합니다.
솔리드 구리선 호환성
통신 구리 도체
통신 및 구리 통신 배선에 사용되는 단선 구리 도체용으로 설계되었습니다.
현장 접속 준비
커넥터는 절연 도체를 직접 수용하므로 압착 전에 필요한 준비 단계가 줄어듭니다.
유지보수 및 교체
기존 구리 배선과 관련된 케이블 쌍 수리, 연결 교체 및 기타 유지 관리 작업에 적합합니다.
응용
통신동선망 설치
기존 통신 및 구리 통신 네트워크에서 설치 및 연결 작업 중에 단선 구리 도체를 접합하는 데 사용됩니다.
구리 케이블 수리
손상되거나 수정된 도체를 현장에서 다시 연결해야 하는 기존 구리 케이블 연결을 수리하는 데 적합합니다.
네트워크 유지관리 및 교체
통신 계약업체 및 유지 관리 팀이 기존 구리 인프라를 서비스하고 커넥터 재고를 유지 관리하기 위한 대체 스플라이스 구성 요소로 사용합니다.
작동 조건
PET 절연 하우징
PET 하우징은 접점 어셈블리 주위에 전기 절연을 제공하고 취급 및 설치 중에 완성된 커넥터 구조를 보호합니다.
-30도 ~ +70도 작동
커넥터는 -30도에서 +70도까지의 작동 온도에 맞게 지정되어 통신 케이블 설치 및 유지 관리 시 발생하는 광범위한 조건을 포괄합니다.
지정된 적용 조건
일관된 종단 성능을 위해서는 지정된 도체 범위, 압착 방법 및 작동 조건에 따라 커넥터를 선택하고 설치해야 합니다.
OEM 및 맞춤형 포장
|
커스터마이징 아이템 |
사용 가능한 옵션 |
|
포장방법 |
롤 또는 벌크 플라스틱 상자 |
|
포장 수량 |
내부 및 외부 포장에 대해 고객이-지정한 수량 |
|
제품 라벨 |
제품 이름, 모델 번호, 사양 또는 고객이-지정한 정보 |
|
카톤 마킹 |
고객이-지정한 상자 표시 및 배송 정보 |
|
포장 구성 |
맞춤형 내부-상자 및 외부-상자 배열 |
|
포장재 |
표준 또는 고객이-지정한 포장 재료 |
|
반복 주문 |
후속 주문을 위해 승인된 포장 사양 유지 |
품질 관리
입고 자재 검사
황동 접점 재료 및 PET 절연 부품은 생산 전에 치수, 표면 상태 및 재료 적합성을 확인합니다.
접촉 및 도금 검사
형성된 황동 접점은 지정된 도금 두께 2μm를 포함하여 접점 형상 및 주석{0}}도금 조건을 검사합니다.
하우징 및 조립 검사
PET 하우징의 성형 결함, 치수 및 녹색 식별을 검사합니다. 그런 다음 조립 중에 접촉 요소가 올바른 위치에 있는지 확인합니다.
압착 성능 확인
생산 샘플은 지정된 단선 구리 도체로 압착되어 접점 결합, 커넥터 형성 및 도체 유지를 확인합니다.
최종검사
완성된 배치는 배송 전에 외관, 조립 상태, 제품 식별, 수량 및 포장을 검사합니다.
조달정보
대량 주문 전 샘플
구매자가 생산 수량을 확정하기 전에 커넥터 구성, 도체 호환성 및 설치 성능을 확인할 수 있도록 샘플을 준비할 수 있습니다.
사양 확인
구매자는 생산 전에 커넥터 모델, 적용 가능한 도체 범위, 포장 방법, 포장 수량 및 라벨링 요구 사항을 공급업체와 확인할 수 있습니다.
대량 포장
표준 대량 포장은 1,000-개 내부 상자와 10,000개 외부 상자로 제공되며, 선택한 구성에 따라 롤 및 플라스틱 상자 포장 옵션을 사용할 수 있습니다.
주문 문서
제품 사양, 포장 세부 사항, 해당 기술 또는 규정 준수 문서는 주문 및 대상 시장의 요구 사항에 따라 확인할 수 있습니다.
FAQ
Q: 녹색 줄무늬 Picabond 스플라이스 커넥터는 무엇에 사용됩니까?
A: 특히 설치, 수리 및 유지 관리 작업을 위해 통신 및 구리 통신 네트워크에서 절연된 고체 구리 도체를 접합하는 데 사용됩니다.
Q: 올바른 Picabond 스플라이스 커넥터를 어떻게 선택합니까?
A: 선택은 도체 재료, 도체 직경, 절연 치수, 접속 구성 및 커넥터의 지정된 애플리케이션을 기반으로 해야 합니다. 주문하기 전에 커넥터 모델을 확인해야 합니다.
Q: Picabond 스플라이스 커넥터와 기존 와이어 스플라이스 커넥터의 차이점은 무엇입니까?
답변: Picabond- 스타일 IDC 커넥터는 압착 중에 도체 절연체를 통해 접촉을 형성하는 반면, 기존 커넥터는 연결하기 전에 도체를 벗겨내야 할 수도 있습니다.
Q: 이 커넥터를 구리 케이블 수리에 사용할 수 있습니까?
답: 그렇습니다. 기존 통신 및 구리 통신망의 단동 도체와 관련된 수리 및 교체 작업에 사용할 수 있습니다.
Q: Picabond 스플라이스 커넥터에는 어떤 압착 도구가 필요합니까?
A: 커넥터 유형과 전선 범위에 맞게 설계된 호환 가능한 압착 도구를 사용해야 합니다. 구매자는 설치 전에 커넥터 모델과의 도구 호환성을 확인해야 합니다.
Q: 이 커넥터를 통신 유통용으로 공급할 수 있습니까?
답: 그렇습니다. 이 커넥터는 네트워크 서비스 및 교체 애플리케이션을 위해 대량 수량을 요구하는 통신 유통업체, 계약자 및 유지 관리 공급업체의 B2B 조달에 사용할 수 있습니다.
Q: 대량 주문을 하기 전에 무엇을 확인해야 합니까?
A: 구매자는 커넥터 모델, 도체 호환성, 필요한 수량, 포장 구성, 라벨 요구 사항 및 시장에 필요한 모든 문서를 확인해야 합니다.
Q: 녹색 줄무늬 Picabond 스플라이스 커넥터를 실외 통신 애플리케이션에 사용할 수 있습니까?
A: 커넥터의 지정된 작동 온도 범위는 -30도 ~ +70도입니다. 특정 실외 설치에 대한 적합성은 케이블 구성, 인클로저 및 해당 애플리케이션의 환경 조건을 기준으로 평가해야 합니다.
Q: 대리점이나 프로젝트 승인을 위한 문서를 제공할 수 있습니까?
A: 주문 요구 사항에 따라 제품 사양, 재료 정보, 포장 세부 정보, 해당 기술 또는 규정 준수 문서를 제공할 수 있습니다.
Q: OEM 주문이 가능한 녹색 줄무늬 Picabond 스플라이스 커넥터가 있습니까?
A: 적격 대량 주문에 대해서는 포장 수량, 제품 라벨링, 상자 표시 요구사항 등 OEM 포장 및 고객이 지정한 포장 구성에 대해 논의할 수 있습니다.{0}}
